PG2794 เซนเซอร์วัดความดัน/ -1...10bar/ 2 เอ๊าท์พุท: OUT1=สวิทชิ่ง OUT2=อนาล็อก

PG2794 เซนเซอร์วัดความดัน/ -1...10bar/ 2 เอ๊าท์พุท: OUT1=สวิทชิ่ง OUT2=อนาล็อก
หมวดหมู่ 16.1 Pressure sensors (เซนเซอร์วัดความดัน) (ifm efector)
ราคาปกติ 40,767.00 บาท
ลดเหลือ 32,613.60 บาท
สถานะสินค้า พร้อมส่ง
ลงสินค้า 14 ต.ค. 2558
อัพเดทล่าสุด 13 ก.ค. 2566
จำนวน
ชิ้น
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
Tags : ifm electronic, efector, เซนเซอร์ที่ใช้สำหรับกระบวนการผลิต, Process sensors, เซนเซอร์วัดความดัน, Pressure sensors, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck

เข้าเยี่ยมชมเว็บไซต์ใหม่ SCMA : คลิกที่นี่


รายละเอียดสินค้า

คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)



Product characteristics

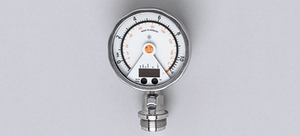

Electronic pressure sensor (เซนเซอร์วัดความดันหน้าจอแสดงผล 2 แบบ มีทั้งแบบเข็มและแบบตัวเลขในตัวเดียวกัน)
with analogue display
Connector
Suitable for all standard CIP and SIP processes
Analogue display 0...350° rotatable (หน้าจอแสดงผลหมุนได้ 350 องศา)
Resolution 0.25%
Pointer not visible when unit disconnected
no dead space
Process connection: G 1 A / Aseptoflex Vario
2 outputs
OUT1 = switching output
OUT2 = analogue output
analogue display, 4-digit alphanumeric display
Measuring range: -1.00...10.00 bar / -14.5...145.0 psi
 Application
Application   Type of pressure: relative pressure
Hygienic systems, viscous media and liquids with suspended particles
Liquids and gases
Pressure rating   50 bar 725 psi
Bursting pressure min.   150 bar 2175 psi
Medium temperature [°C]   -25...125 (145 max. 1h)
 Electrical data
Electrical design   DC PNP/NPN
Operating voltage [V]   18...32 DC
Current consumption [mA]   > 70 (24 V)
Insulation resistance [MΩ]   > 100 (500 V DC)
Protection class   III
Reverse polarity protection   yes
 Outputs
Output   2 outputs
OUT1 = switching output
OUT2 = analogue output
Output function   1 x normally open / closed programmable + 1 x analogue (4...20 / 20...4 mA, scalable)
Current rating [mA]   250
Voltage drop [V]   < 2
Short-circuit protection   pulsed
Overload protection   yes
Switching frequency [Hz]   50
Analogue output   I: 4...20 mA (Ineg: 20...4 mA)
Max. load [Ω]   I / Ineg: max. (Ub - 10 V) x 50
 Measuring / setting range
Measuring range   -1.00...10.00 bar -14.5...145.0 psi
Setting range
Set point, SP   -0.98...16.00 bar -14.2...232.0 psi
Reset point, rP   -1.00...15.98 bar -14.5...231.8 psi
Analogue start point, ASP   -1.00...13.50 bar -14.5...195.7 psi
Analogue end point, AEP   1.50...16.00 bar 21.8..232.0 psi
in steps of   0.01 bar 0.1 psi
 Accuracy / deviations
Accuracy / deviations
(in % of the span) Turn down 1:1
Switch point accuracy   < ± 0.2
Characteristics deviation *)   < ± 0.2
Linearity   < ± 0.15
Hysteresis   < ± 0.15
Repeatability **)   < ± 0.1
Long-term stability ***)   < ± 0.1
Temperature coefficients (TEMPCO) in the temperature range 0...70° C (in % of the span per 10 K)
Greatest TEMPCO of the zero point   < ± 0.05
Greatest TEMPCO of the span   < ± 0.15
 Reaction times
Power-on delay time [s]   6
Min. response time switching output [ms]   10
Damping for the switching output (dAP) [s]   0.01...30
Damping for the analogue output (dAA) [s]   0.01...30
Step response time analogue output [ms]   25
Integrated watchdog   yes
 Environment
Ambient temperature [°C]   -25...80
Storage temperature [°C]   -40...100
Protection   IP 67 / IP 69K
 Tests / approvals
EMC
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated:  10 V/m
EN 61000-4-4 Burst:  2 kV
EN 61000-4-5 Surge:  0.5/1 kV
EN 61000-4-6 HF conducted:  10 V
Shock resistance
DIN IEC 68-2-27: 50 g (11 ms)
Vibration resistance
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [Years]   100
 Mechanical data
Process connection   G 1 A / Aseptoflex Vario
Materials (wetted parts)   ceramics (99.9 % Al2 O3); PTFE; stainless steel 316L / 1.4435; surface characteristics: Ra < 0.4 / Rz 4
Housing materials   stainless steel 316L / 1.4404; PA; FPM (Viton); PTFE; viewing glass: laminated safety glass 4 mm
Switching cycles min.   100 million
Weight [kg]   0.553
 Displays / operating elements
Display
Display unit  2 x LED green
Switching status  LED yellow
Switch points  LED ring
Function display  4-digit alphanumeric display
Measured values  analogue display, 4-digit alphanumeric display
Extended display range (max.)   16 bar 232 psi
 Electrical connection
Connection   M12 connector; Gold-plated contacts
Wiring
 Remarks
Remarks
*) linearity, incl. hysteresis and repeatability;
(limit value setting to DIN 16086)
characteristics deviation in the extended display range: 1.5 % of the span
switch point accuracy in the extended display range: 1.5 % of the span
**) with temperature fluctuations < 10 K
***) in % of the span per year

ifm electronic, efector, เซนเซอร์ที่ใช้สำหรับกระบวนการผลิต, Process sensors, เซนเซอร์วัดความดัน, Pressure sensors, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck

ผลิตภัณฑ์เซนเซอร์กลุ่มเซนเซอร์วัดความดันของ ifm (efector) ร้อยละ 95% ยังผลิตที่ประเทศเยอรมนี ซึ่งต่างกับหลายๆ แบรนด์ที่ย้ายฐานการผลิตไปที่ประเทศจีนเพื่อลดต้นทุน ซึ่งอาจส่งผลให้มีโอกาสเกิดปัญหาของ QC ได้ และเซนเซอร์วัดความดันหลายรุ่นของเรายังสามารถเทียบรุ่นกับเซนเซอร์วัดความดันของยี่ห้อตลาดทั่วไป เช่น Siemens, Sick, Balluff, P&F, Turck ได้ทันทีโดยไม่ต้องทำการดัดแปลงขายึดหรือพื้นที่ติดตั้งใดๆ ทำให้ลูกค้าสามารถเลือกใช้เซนเซอร์วัดความดันคุณภาพเยอรมนีของเราได้อย่างสะดวกรวดเร็ว และที่สำคัญในราคาที่ไม่แพงกว่าเซนเซอร์ที่ผลิตในจีน
