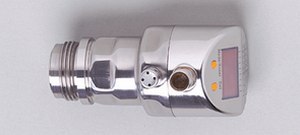

Name: PI2799 เซนเซอร์วัดสูญญากาศ/ -1,000...1,000mbar/ 2 เอ๊าท์พุท: OUT1=สวิทชิ่ง OUT2=สวิทชิ่งหรืออนาล็อก
SKU: SKU-00156
Price: 33384 THB
Availability: InStock

รายละเอียดสินค้า

คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)

Product characteristics

Combined pressure sensor

Connector

Function programmable

no dead space

Process connection: G 1 A / Aseptoflex Vario

2-wire connection technology:
analogue output
3-wire connection technology:
2 outputs
OUT1 = switching output
OUT2 = switching output or analogue output

4-digit alphanumeric display

Measuring range: -1000...1000 mbar / -14.5...14.5 psi

Application

Type of pressure: relative pressure
Hygienic systems, viscous media and liquids with suspended particles
Liquids and gases

Pressure rating

10000 mbar

145 psi

Bursting pressure min.

30000 mbar

435 psi

Medium temperature [°C]

-25...125 (145 max. 1h)

Electrical data

Electrical design

2 wires DC / 3 wires DC PNP/NPN

Operating voltage [V]

20...32 DC (2L) / 18...32 DC (3L)

Current consumption [mA]

3.6...21 (2L) / < 45 (3L)

Insulation resistance [MΩ]

> 100 (500 V DC)

Protection class

III

Reverse polarity protection

yes

Outputs

Output

2-wire connection technology:
analogue output
3-wire connection technology:
2 outputs
OUT1 = switching output
OUT2 = switching output or analogue output

Output function

1 x normally open / normally closed programmable + 1 x normally open / normally closed programmable or 1 x analogue (4...20 / 20...4 mA, scalable)

Current rating [mA]

250; (3L)

Voltage drop [V]

2; (3L)

Short-circuit protection

pulsed

Overload protection

yes

Switching frequency [Hz]

--- (2L) / 125 (3L)

Analogue output

I: 4...20 mA (Ineg: 20...4 mA)

Max. load [Ω]

300 (2L) / max. (Ub - 10 V) x 50 (3L)

Measuring / setting range

Display unit

mbar, kPa, psi, inH2O, mWS, % der Spanne

Measuring range

-1000...1000 mbar

-14.5...14.5 psi

Setting range

Set point, SP

-998...1000 mbar

-14.45...14.50 psi

Reset point, rP

-1000...998 mbar

-14.50...14.45 psi

Analogue start point, ASP

-1000...500 mbar

-14.50...7.25 psi

Analogue end point, AEP

-500...1000 mbar

-7.25...14.50 psi

in steps of

1 mbar

0.05 psi

Factory setting

SP1 = -500 mbar; rP1 = -540 mbar
SP2 = 500 mbar; rP2 = 460 mbar
ASP = -1000 mbar; AEP = 1000 mbar

Accuracy / deviations

Accuracy / deviations
(in % of the span) Turn down 1:1

Switch point accuracy

< ± 0.2

Characteristics deviation *)

< ± 0.2

Linearity

< ± 0.15

Hysteresis

< ± 0.15

Repeatability **)

< ± 0.1

Long-term stability ***)

< ± 0.1

Temperature coefficients (TEMPCO) in the temperature range 0...70° C (in % of the span per 10 K)

Greatest TEMPCO of the zero point

< ± 0.05

Greatest TEMPCO of the span

< ± 0.15

Reaction times

Power-on delay time [s]

1 (2L) / 0.5 (3L)

Min. response time switching output [ms]

--- (2L) / 3 (3L)

Damping for the switching output (dAP) [s]

0.00...30.00

Damping for the analogue output (dAA) [s]

0.01...99.99

Step response time analogue output [ms]

45 (2L) / 7 (3L)

Integrated watchdog

yes

Interfaces

IO-Link Device

Transfer type

COM2 (38.4 kBaud)

IO-Link revision

1.0

IO-Link Device ID

258 d / 00 01 02 h

Profiles

no profile

SIO mode

yes

Required master port type

Process data analogue

Process data binary

Min. process cycle time [ms]

2.3

Environment

Ambient temperature [°C]

-25...80

Storage temperature [°C]

-40...100

Protection

IP 67 / IP 68 / IP 69K

Tests / approvals

EMC

EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated:	10 V/m
EN 61000-4-4 Burst:	2 kV
EN 61000-4-5 Surge:	0.5/1 kV
EN 61000-4-6 HF conducted:	10 V

Shock resistance

DIN IEC 68-2-27:

50 g (11 ms)

Vibration resistance

DIN IEC 68-2-6:

20 g (10...2000 Hz)

MTTF [Years]

160

Mechanical data

Process connection

G 1 A / Aseptoflex Vario

Materials (wetted parts)

ceramics (99.9 % Al2 O3); PTFE; stainless steel 316L / 1.4435; surface characteristics: Ra < 0.4 / Rz 4

Housing materials

stainless steel 316L / 1.4404; FPM (Viton); PTFE; PBT (Pocan); PEI; PFA

Switching cycles min.

100 million

Weight [kg]

0.311

Displays / operating elements

Display

Display unit	LED green
Switching status	LED yellow
Function display	4-digit alphanumeric display
Measured values	4-digit alphanumeric display

Electrical connection

Connection

M12 connector; Gold-plated contacts

Wiring

1 connection for 2-wire operation

2 connection for 3-wire operation

3 connection for IO-Link parameter setting (P = communication via IO-Link)

Remarks

(2L) = value for 2-wire operation

(3L) = value for 3-wire operation

*) linearity, incl. hysteresis and repeatability;
(limit value setting to DIN 16086)

**) with temperature fluctuations < 10 K

***) in % of the span per year

ifm electronic, efector, เซนเซอร์ที่ใช้สำหรับกระบวนการผลิต, Process sensors, เซนเซอร์วัดความดัน (สูญญากาศ), Vacuum sensors, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck

ผลิตภัณฑ์เซนเซอร์กลุ่มเซนเซอร์วัดความดันของ ifm (efector) ร้อยละ 95% ยังผลิตที่ประเทศเยอรมนี ซึ่งต่างกับหลายๆ แบรนด์ที่ย้ายฐานการผลิตไปที่ประเทศจีนเพื่อลดต้นทุน ซึ่งอาจส่งผลให้มีโอกาสเกิดปัญหาของ QC ได้ และเซนเซอร์วัดความดันหลายรุ่นของเรายังสามารถเทียบรุ่นกับเซนเซอร์วัดความดันของยี่ห้อตลาดทั่วไป เช่น Siemens, Sick, Balluff, P&F, Turck ได้ทันทีโดยไม่ต้องทำการดัดแปลงขายึดหรือพื้นที่ติดตั้งใดๆ ทำให้ลูกค้าสามารถเลือกใช้เซนเซอร์วัดความดันคุณภาพเยอรมนีของเราได้อย่างสะดวกรวดเร็ว และที่สำคัญในราคาที่ไม่แพงกว่าเซนเซอร์ที่ผลิตในจีน
