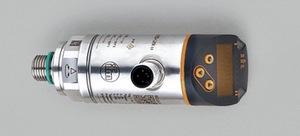

PN3529 เซนเซอร์วัดสูญญากาศ/ -1,000...0mbar/ 2 เอ๊าท์พุท: OUT1=สวิทชิ่ง OUT2=อนาล็อก

PN3529 เซนเซอร์วัดสูญญากาศ/ -1,000...0mbar/ 2 เอ๊าท์พุท: OUT1=สวิทชิ่ง OUT2=อนาล็อก
หมวดหมู่ 16.2 Vacuum sensors (เซนเซอร์วัดความดัน (สูญญากาศ))
ราคาปกติ 26,429.00 บาท
ลดเหลือ 21,143.20 บาท
สถานะสินค้า พร้อมส่ง
ลงสินค้า 15 ต.ค. 2558
อัพเดทล่าสุด 13 ก.ค. 2566
จำนวน
ชิ้น
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
Tags : ifm electronic, efector, เซนเซอร์ที่ใช้สำหรับกระบวนการผลิต, Process sensors, เซนเซอร์วัดความดัน (สูญญากาศ), Vacuum sensors, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck

เข้าเยี่ยมชมเว็บไซต์ใหม่ SCMA : คลิกที่นี่


รายละเอียดสินค้า

คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)



Product characteristics
Electronic pressure sensor
M12 connector
Function programmable
Measuring element: ceramic-capacitive pressure measuring cell
Process connection: G ¼ A / M5 I (according to DIN EN ISO 1179-2)
2 outputs
OUT1 = switching output
OUT2 = analogue output
4-digit alphanumeric display / alternating indication of red and green
Measuring range: -1000...0 mbar / -14.5...0 psi / -100...0 kPa / -29.5...0 inHg
 Application
Application   Type of pressure: relative pressure
Group 2 fluids according to the Pressure Equipment Directive (PED),
group 1 fluids on request
Pressure rating   20000 mbar 290 psi 2000 kPa 590 inHg
Bursting pressure min.   50000 mbar 725 psi 5000 kPa 1450 inHg
Vacuum resistance [mbar]   -1000
Medium temperature [°C]   -25...80
 Electrical data
Electrical design   DC PNP
Operating voltage [V]   18...30 DC ¹)
Current consumption [mA]   < 35
Insulation resistance [MΩ]   > 100 (500 V DC)
Protection class   III
Reverse polarity protection   yes
 Outputs
Output   2 outputs
OUT1 = switching output
OUT2 = analogue output
Output function   normally open / closed programmable; 4...20 mA or 0...10 V
Current rating [mA]   150; 200 (...60 °C); 250 (...40 °C)
Voltage drop [V]   < 2.5
Short-circuit protection   pulsed
Overload protection   yes
Switching frequency [Hz]   ≤ 170
Analogue output   4...20 mA; 0...10 V
Max. load [Ω]   4...20 mA: max. 500
Min. load resistance [Ω]   0...10 V: min. 2000
 Measuring / setting range
Measuring range   -1000...0 mbar -14.5...0 psi -100...0 kPa -29.5...0 inHg
Setting range
Set point, SP   -990...0 mbar -14.40...0 psi -99...0 kPa -29.3...0 inHg
Reset point, rP   -995...-5 mbar -14.45...-0.05 psi -99.5...-0.5 kPa -29.4...-0.1 inHg
in steps of   5 mbar 0.05 psi 0.5 kPa 0.1 inHg
 Accuracy / deviations
Accuracy / deviations
(in % of the span)
Switch point accuracy   < ± 0.5
Characteristics deviation *)   < ± 0.25 (BFSL) / < ± 0.5 (LS)
Hysteresis   < ± 0.25
Repeatability **)   < ± 0.1
Long-term stability ***)   < ± 0.05
Temperature coefficients (TEMPCO) in the temperature range -25...80° C (in % of the span per 10 K)
Greatest TEMPCO of the zero point   0.2
Greatest TEMPCO of the span   0.2
 Reaction times
Power-on delay time [s]   0.3
Min. response time switching output [ms]   < 3
Delay time programmable dS, dr [s]   0...50
Damping for the switching output (dAP) [s]   0...4
Damping for the analogue output (dAA) [s]   0...4
Response time analogue output [ms]   < 3
Integrated watchdog   yes
 Software / programming
Programming options   hysteresis / window function; NO / NC; on delay, off delay; damping; display unit; current/ voltage output
 Interfaces
IO-Link Device
Transfer type   COM2
IO-Link revision   1.1
SDCI standard   IEC 61131-9
IO-Link Device ID   434 d / 00 01 b2 h
Profiles   Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO mode   yes
Required master port type   A
Process data analogue   1
Process data binary   1
Min. process cycle time [ms]   2.3
 Environment
Ambient temperature [°C]   -25...80
Storage temperature [°C]   -40...100
Protection   IP 65 / IP 67
 Tests / approvals
Pressure equipment directive   Sound engineering practice
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Shock resistance
DIN EN 60068-2-27 50 g (11 ms)
Vibration resistance
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [Years]   181
 Mechanical data
Process connection   G ¼ A / M5 I (according to DIN EN ISO 1179-2)
Process connection sealing   FKM (nach DIN 3869)
Materials (wetted parts)   stainless steel (316L / 1.4404); Al2O3 (ceramics); FKM
Housing materials   stainless steel (316L / 1.4404); PBT+PC-GF 30; PBT-GF 20; PC
Switching cycles min.   100 million
Tightening torque [Nm]
25...35 (recommended tightening torque²)
Restrictor element integrated   no (can be retrofitted)
Weight [kg]   0.257
 Displays / operating elements
Display
Display unit  4 x LED green (mbar, psi, kPa, inHg)
Switching status  1 x LED yellow
Measured values  4-digit alphanumeric display / alternating indication of red and green
 Electrical connection
Connection   M12 connector; Gold-plated contacts
Wiring
Core colours
BK black
BN brown
BU blue
WH white
OUT1: switching output or IO-Link
OUT2: 4...20 mA / 0...10 V
Colours to DIN EN 60947-5-6
 Remarks
Remarks
*) BFSL = Best Fit Straight Line / LS = Limit Value Setting
**) with temperature fluctuations < 10 K
***) in% of the span / 6 months
¹) to EN50178, SELV, PELV
²) Depends on lubrication, seal and pressure rating

ifm electronic, efector, เซนเซอร์ที่ใช้สำหรับกระบวนการผลิต, Process sensors, เซนเซอร์วัดความดัน (สูญญากาศ), Vacuum sensors, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck

ผลิตภัณฑ์เซนเซอร์กลุ่มเซนเซอร์วัดความดันของ ifm (efector) ร้อยละ 95% ยังผลิตที่ประเทศเยอรมนี ซึ่งต่างกับหลายๆ แบรนด์ที่ย้ายฐานการผลิตไปที่ประเทศจีนเพื่อลดต้นทุน ซึ่งอาจส่งผลให้มีโอกาสเกิดปัญหาของ QC ได้ และเซนเซอร์วัดความดันหลายรุ่นของเรายังสามารถเทียบรุ่นกับเซนเซอร์วัดความดันของยี่ห้อตลาดทั่วไป เช่น Siemens, Sick, Balluff, P&F, Turck ได้ทันทีโดยไม่ต้องทำการดัดแปลงขายึดหรือพื้นที่ติดตั้งใดๆ ทำให้ลูกค้าสามารถเลือกใช้เซนเซอร์วัดความดันคุณภาพเยอรมนีของเราได้อย่างสะดวกรวดเร็ว และที่สำคัญในราคาที่ไม่แพงกว่าเซนเซอร์ที่ผลิตในจีน
