หมวดหมู่ | 17.1 Inspection sensors (กล้องตรวจเช็คคุณภาพของชิ้นงาน) |
ราคา | 0.00 บาท |
สถานะสินค้า | พร้อมส่ง |
ลงสินค้า | 13 พ.ย. 2558 |
อัพเดทล่าสุด | 13 ก.ค. 2566 |
จำนวน | ชิ้น |
Product characteristics | |||||||||||||||||||||||||||||||||||||||||

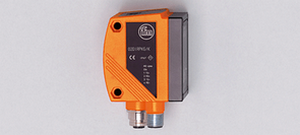

Object recognition sensor | |||||||||||||||||||||||||||||||||||||||||
Max. field of view size: 640 x 480 mm | |||||||||||||||||||||||||||||||||||||||||
Infrared lighting 850 nm | |||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
Operating voltage [V] | 24 DC ± 10 % | ||||||||||||||||||||||||||||||||||||||||
Current consumption [mA] | 300 | ||||||||||||||||||||||||||||||||||||||||
Type of light | Infrared light 850 nm | ||||||||||||||||||||||||||||||||||||||||
Protection class | III | ||||||||||||||||||||||||||||||||||||||||
Reverse polarity protection | ja *) | ||||||||||||||||||||||||||||||||||||||||
Connection external illumination [V] | 24 V DC | ||||||||||||||||||||||||||||||||||||||||
Type of sensor | CMOS image sensor B/W, VGA resolution 640 x 480 | ||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
Circuit | max. 2 (configurable) / 24 V PNP to IEC 61131-2 type 1 | ||||||||||||||||||||||||||||||||||||||||
Trigger | external; 24 V PNP to IEC 61131-2 type 1 internal |
||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
Output | max. 5 (configurable) / 24 V PNP | ||||||||||||||||||||||||||||||||||||||||
Max. current load per output [mA] | 100 | ||||||||||||||||||||||||||||||||||||||||
Voltage drop [V] | < 2 | ||||||||||||||||||||||||||||||||||||||||
Short-circuit protection | yes | ||||||||||||||||||||||||||||||||||||||||
Overload protection | yes | ||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
Operating distance [mm] | 50 | 75 | 100 | 200 | 400 | 1000 | 2000 | ||||||||||||||||||||||||||||||||||
Field of view size [mm] | 16 x 12 | 24 x 18 | 32 x 24 | 64 x 48 | 128 x 96 | 320 x 240 | 640 x 480 | ||||||||||||||||||||||||||||||||||
Smallest detectable object [mm] | 0.1 | 0.2 | 0.3 | 0.4 | 0.8 | 2.0 | 4.0 | ||||||||||||||||||||||||||||||||||
Resolution [mm] | 0.025 | 0.05 | 0.075 | 0.1 | 0.2 | 0.5 | 1.0 | ||||||||||||||||||||||||||||||||||
Detection rate [Hz] | ≤ 20 | ||||||||||||||||||||||||||||||||||||||||
Motion speed [m/s] | typ. 1 | ||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
Parameter setting options | via 2 pushbuttons and 10-segment display or via PC / notebook with operating software | ||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
parameter setting interface | Ethernet TCP/IP; 10Base-T / 100Base-TX | ||||||||||||||||||||||||||||||||||||||||
Process interface | Ethernet TCP/IP (Port: 50010), EtherNet/IP | ||||||||||||||||||||||||||||||||||||||||
IP address | 192 .168 .0 .49 | ||||||||||||||||||||||||||||||||||||||||
subnet mask | 255.255.255.0 (Class C) | ||||||||||||||||||||||||||||||||||||||||
gateway IP address | 192 .168 .000 .201 | ||||||||||||||||||||||||||||||||||||||||
MAC address | see type label | ||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
Ambient temperature [°C] | -10...60 | ||||||||||||||||||||||||||||||||||||||||
Storage temperature [°C] | -40...85 | ||||||||||||||||||||||||||||||||||||||||
Protection | IP 67 | ||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
EMC |
|
||||||||||||||||||||||||||||||||||||||||
MTTF [Years] | 90 | ||||||||||||||||||||||||||||||||||||||||
Shock resistance | IEC 60028-2-27: | ||||||||||||||||||||||||||||||||||||||||
Vibration resistance | IEC 60028-2-6: | ||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
Housing materials | housing: diecast zinc powder-coated; window: glass; LED window: polycarbonate | ||||||||||||||||||||||||||||||||||||||||
Weight [kg] | 0.4 | ||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
Display |
|
||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
Connection | M12 plug, 8 poles M12 socket, 4 poles |
||||||||||||||||||||||||||||||||||||||||
Wiring
|
|||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
Accessories (optional) |
|
||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
Remarks |
|
ifm electronic, efector, Vision sensors, Image sensors, กล้องตรวจเช็คคุณภาพของชิ้นงาน, Inspection sensors, อิมเมจเซนเซอร์, วิชั่นเซนเซอร์, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck
ผลิตภัณฑ์เซนเซอร์กลุ่ม กล้องตรวจเช็คคุณภาพของชิ้นงานของ ifm (efector) ยังผลิตที่ประเทศเยอรมนี ซึ่งต่างกับหลายๆ แบรนด์ที่ย้ายฐานการผลิตไปที่ประเทศจีนเพื่อลดต้นทุน ซึ่งอาจส่งผลให้มีโอกาสเกิดปัญหาของ QC ได้ และ กล้องตรวจเช็คคุณภาพของชิ้นงานหลายรุ่นของเรายังสามารถเทียบรุ่นกับ กล้องตรวจเช็คคุณภาพของชิ้นงานของยี่ห้อตลาดทั่วไป เช่น Siemens, Sick, Balluff, P&F, Turck ได้ทันทีโดยไม่ต้องทำการดัดแปลงขายึดหรือพื้นที่ติดตั้งใดๆ ทำให้ลูกค้าสามารถเลือกใช้ กล้องตรวจเช็คคุณภาพของชิ้นงานคุณภาพเยอรมนีของเราได้อย่างสะดวกรวดเร็ว และที่สำคัญในราคาที่ไม่แพงกว่าเซนเซอร์ที่ผลิตในจีน
