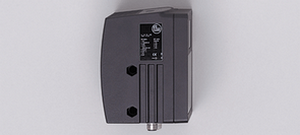

Name: O3D201 กล้อง 3 มิติ/ 3D camera
SKU: SKU-00246
Price: 57780 THB
Availability: InStock

รายละเอียดสินค้า

คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)

Product characteristics

PMD 3D camera

Connector

Angle of aperture 40° x 30°

(horizontal x vertical)

Electrical data

Operating voltage [V]

24 DC ± 10 %

Current consumption [mA]

960 / 3250 *)

Power consumption [W]

Protection class

III

Type of sensor

PMD 3D chip, resolution 64 x 50 pixels

Inputs

Circuit

max. 2 (configurable) / 24 V PNP to IEC 61131-2 type 1

Trigger

external; 24 V PNP to IEC 61131-2 type 1

Outputs

Output

max. 2 (configurable) / 24 V PNP

Max. current load per output [mA]

100

Voltage drop [V]

Short-circuit protection

pulsed

Overload protection

yes

Analogue output

current output [mA]

4...20 mA

- Max. load [Ω]

300

voltage output [V]

0...10 V

- Min. load [Ω]

10000

Range

Resolution pixels [pixel]

64 x 48

Angle of aperture [°]

40 x 30

max. sampling rate (adjustable) [Hz]

Software / programming

Parameter setting options

via 2 pushbuttons and 10-segment display or via PC / notebook with operating software

Interfaces

parameter setting interface

Ethernet; 10Base-T / 100Base-TX

IP address

192.168.000.69

subnet mask

255.255.255.000 (Class C)

gateway IP address

192.168.000.201

MAC address

see type label

Environment

Ambient temperature [°C]

-10...50

Storage temperature [°C]

-40...85

Protection

IP 67

Tests / approvals

MTTF [Years]

Mechanical data

Housing materials

housing: diecast aluminium; window: PMMA; display window: PC

Weight [kg]

1.178

Displays / operating elements

Display

	4 x LED yellow
	4 x LED green
	4-digit 10-segment display

Electrical connection

Connection

M12 connector

Wiring

	Process connection M12
1:	U+
2:	trigger input
3:	0 V
4:	OUT 1 / analogue output
5:	Ready
6:	OUT 2
7:	IN 1 / Switching input 1
8:	IN 2 / Switching input 2

	Parameter setting connection M12
1:	TD +
2:	RD +
3:	TD -
4:	RD -

Other technical data

Integrated lighting

Infrared LED (850 nm)
Invisible radiation of light-emitting diodes class 1

Remarks

*) peak current I max < 3.25 A (pulsed) / typ. 960 mA DC

Pack quantity [piece]

Other data

Field of view size
Measuring range / distance [mm]	Length [mm]	Width [mm]	Center pixel [mm]	Minimum object surface [mm]
500	420	290	7 x 7	13 x 13
1000	840	580	13 x 13	26 x 26
1500	1260	870	20 x 20	39 x 39
2000	1680	1160	26 x 26	53 x 53
2500	2100	1450	33 x 33	66 x 66
3000	2520	1740	39 x 39	79 x 79
3500	2940	2030	46 x 46	92 x 92
4000	3360	2320	53 x 53	105 x 105
4500	3780	2610	59 x 59	118 x 118
5000	4200	2900	66 x 66	131 x 131
5500	4620	3190	72 x 72	144 x 144
6000	5040	3480	79 x 79	158 x 158

For reliable detection the object must be detected by at least 2x2 pixels

Typical repeatability (6 Sigma) of the measured distance values
Measuring range / distance [mm]	white 90% [mm]	grey 18% [mm]	black 6% [mm]
500	± 5	± 8	± 16
1000	± 5	± 8	± 16
1500	± 5	± 9	± 17
2000	± 6	± 9	± 20
2500	± 6	± 10	± 23
3000	± 6	± 13	± 32
3500	± 6	± 14	± 34
4000	± 7	± 17	± 45
4500	± 7	± 20	± 58
5000	± 8	± 24	± 74
5500	± 9	± 29
6000	± 10	± 34

The values apply at: - factory setting with the exposure time adjusted to object distance - constant ambient conditions: 23 ° C / 960 hPa - extraneous light on object max.: 8 klx - minimum power on time in minutes: 10

Recommended exposure times
Measuring range / distance [mm]	white 90% [ms]	grey 18% [ms]	black 6% [ms]
500	8	9	14
1000	9	17	27
1500	11	27	27
2000	15	27	27
2500	19	27	27
3000	24	27	27
3500	27	27	27
4000	27	27	27
4500	27	27	27
5000	27	27	27
5500	27	27
6000	27	27

Applies to normal dynamics and bordered background

Typical range
Exposure time [ms]	Min. distance white 90% [mm]	Max. distance white 90% [mm]	Min. distance grey 18% [mm]	Max. distance grey 18% [mm]	Min. distance black 6% [mm]	Max. distance black 6% [mm]
7.3	210	2010	90	900	50	520
10.3	850	8050	380	3600	220	2080
13.9	1240	11730	550	5250	320	3030
17.1	1500	14230	670	6360	390	3670
20.3	1720	16350	770	7310	440	4220
23.5	1920	18220	860	8150	500	4710
27.1	2120	20120	950	9000	550	5200
Applies to normal dynamics and bordered background

Unambiguous range
Parameter setting	bordered	open-ended
Maximum background distance [mm]	6500	48000
Maximum measuring range [mm]	6500	6500

Accuracy of the distance measurement of an individual pixel
Cause	Typical remaining deviation
Reflectivity differences	± 10 mm
Ambient temperature	0.5 mm / K
Irregularly triggered measurements (burst)	± 10 mm
The values apply at: - constant ambient conditions: 23 °C / 960 hPa - extraneous light on object max.: 8 klx - minimum power on time in minutes: 10

ifm electronic, efector, Vision sensors, Image sensors, กล้อง 3 มิติ, 3D cameras, อิมเมจเซนเซอร์, วิชั่นเซนเซอร์, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck

ผลิตภัณฑ์เซนเซอร์กลุ่ม กล้อง 3 มิติของ ifm (efector) ยังผลิตที่ประเทศเยอรมนี ซึ่งต่างกับหลายๆ แบรนด์ที่ย้ายฐานการผลิตไปที่ประเทศจีนเพื่อลดต้นทุน ซึ่งอาจส่งผลให้มีโอกาสเกิดปัญหาของ QC ได้ และ กล้อง 3 มิติหลายรุ่นของเรายังสามารถเทียบรุ่นกับ กล้อง 3 มิติของยี่ห้อตลาดทั่วไป เช่น Siemens, Sick, Balluff, P&F, Turck ได้ทันทีโดยไม่ต้องทำการดัดแปลงขายึดหรือพื้นที่ติดตั้งใดๆ ทำให้ลูกค้าสามารถเลือกใช้ กล้อง 3 มิติคุณภาพเยอรมนีของเราได้อย่างสะดวกรวดเร็ว และที่สำคัญในราคาที่ไม่แพงกว่าเซนเซอร์ที่ผลิตในจีน

หมวดหมู่	17.3 3D cameras (กล้อง 3 มิติ)
ราคาปกติ	~~72,225.00~~ บาท
ลดเหลือ	57,780.00 บาท
สถานะสินค้า	พร้อมส่ง
ลงสินค้า	13 พ.ย. 2558
อัพเดทล่าสุด	13 ก.ค. 2566
จำนวน	ชิ้น

O3D201 กล้อง 3 มิติ/ 3D camera
