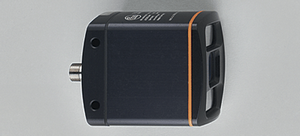

Name: O3D301 กล้อง 3 มิติ/ 3D camera
SKU: SKU-00247
Availability: InStock

รายละเอียดสินค้า

คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)

Product characteristics

3D camera

Connector

PMD 3D ToF (Time of Flight) camera for the output of 3D image data

Device interfaces: digital input/output; Ethernet

Angle of aperture 40° x 30° (horizontal x vertical)

Image resolution 176 x 132 pixels

Electrical data

Operating voltage [V]

20.4...28.8 DC; to EN 61131-2

Current consumption [mA]

< 2400 peak current pulsed; typ. mean value 420

Power consumption [W]

10 *)

Protection class

III (PELV)

Type of sensor

PMD 3D ToF chip

Inputs

Trigger

external; 24 V PNP/NPN to IEC61131-2 type 3

Outputs

Output

max. 2 (configurable) / 24 V PNP/NPN to IEC 61131-2

Max. current load per output [mA]

100

Voltage drop [V]

Short-circuit protection

pulsed

Overload protection

yes

Range

Operating distance [mm]

300...10000 **)

Max. measuring range [m]

30 ***)

Resolution pixels [pixel]

176 x 132

Angle of aperture [°]

40 x 30 ****)

Image repetition rate max. [Hz]

Software / programming

Parameter setting options

via PC with ifm Vision Assistant or XML-RPC

Software API

C, C++, Halcon

Interfaces

parameter setting interface

Ethernet TCP/IP: 10BaseT / 100Base-TX

Process interface

Ethernet TCP/IP: 10Base-T / 100Base-TX, Ethernet/IP

IP address

192.168.0.69

subnet mask

255.255.255.000

gateway IP address

192.168.0.201

Environment

Immunity to extraneous light [klx]

8; *****)

Ambient temperature [°C]

-10...50

Storage temperature [°C]

-40...85

Protection

IP 65 / IP 67

Tests / approvals

EMC

DIN EN 61000-6-4	radiation of interference / industrial environments
DIN EN 61000-6-2	noise immunity / industrial environments

Shock resistance

DIN EN 60068-2-27	50 g / (11 ms) not repetitive
DIN EN 60068-2-27	40 g / (6 ms) repetitive

Vibration resistance

DIN EN 60068-2-6	2 g / (10...150 Hz)
DIN EN 60068-2-64	2.3 g RMS / (10...500 Hz)

Electrical safety

DIN EN 61010-2-201 Electrical supply only via PELV circuits

Photobiological safety

Infrared LED (850 nm)
Exempt group (to DIN EN 62471)

Mechanical data

Housing materials

housing: diecast aluminium; window: Gorilla Glass; Function display: PA (polyamide)

Weight [kg]

0.6

Displays / operating elements

Display

Function display	2 LED green Ethernet Operation
	2 LED yellow Switching output 1 Switching output 2

Electrical connection

Connection

M12 connector

Wiring

M12:	supply
1:	U+
2:	trigger input
3:	GND
4:	Switching output 1 Ready
5:	Switching output 2 Cascading

M12:	Ethernet
1:	TD +
2:	RD +
3:	TD -
4:	RD -

Other technical data

Integrated lighting

Infrared LED (850 nm)
Invisible radiation of light-emitting diodes

Accessories

Accessories (included)

USB memory stick with software and documentation; Protective covers

Remarks

*) typical value

**) with reflectivity of 18 % and object size of 200 mm x 200 mm

***) depending on settings and reflectivity, typically up to 6000 mm

****) nominal value without lens distortion correction

*****) up to 100 klx possible with reduced measuring accuracy and repeatability

Pack quantity [piece]

Other data

Field of view size
	without lens distortion correction		with lens distortion correction
Measuring range / distance [m]	Length [m]	Width [m]	Length [m]	Width [m]
0.50	0.27	0.36	0.26	0.35
1.00	0.53	0.73	0.52	0.69
2.00	1.07	1.46	1.04	1.39
3.00	1.60	2.19	1.56	2.08
4.00	2.13	2.92	2.08	2.78
5.00	2.67	3.65	2.61	3.47

Repeatability of the distance measurement of an individual pixel
Measured in the centre of the image at an ambient temperature of 20°C .
The repeatability can be optimised with the filter functions.
Measuring range / distance [m]	Typical repeatability (1 Sigma) of the measured distance values on grey objects (18 % reflectivity) [mm]	Typical accuracy [mm]
0.3...1.0	± 8	± 7
1.0...3.0	± 12	± 7
3.0...5.0	± 20	± 10
5.0...7.0	± 30	± 15
7.0...8.0	± 50	± 20

Temperature drift
Typ. temperature drift of -10...+50 °C [mm/K]	0.2

Relative accuracy
Measured at a reflectivity of 18% to 90%.
Relative accuracy, typical [mm]	± 4

Setting parameters
Parameter	Setting range	Factory setting
Exposure time [ms]	0.002...10	5
Dynamics	low; normal; high	normal
filter	Timer: disabled, average value, adaptive exponential 3D function: disabled, average value, median, bilateral	disabled
Trigger mode	continuous Process interface positive edge negative edge positive and negative edge	continuous
Image repetition frequency [Hz]	0.02...25	5

Data format
Data type	Data value	Remark
Distance [mm]	0...65535 (16 bit unsigned integer)	Radial distance
Cartesian coordinates z,y,z [mm]	-32767...32767 (16 bit signed integer)	x,y: lateral position z: vertical distance
Amplitude [a.u.]	0...65535 (16 bit unsigned integer)	Object brightness
