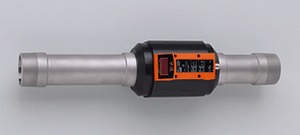

SD2000 เซนเซอร์วัดการไหล (โฟลว์มิเตอร์วัดอากาศอัด)/ ย่านการวัด 2.3...700Nm3/h

SD2000 เซนเซอร์วัดการไหล (โฟลว์มิเตอร์วัดอากาศอัด)/ ย่านการวัด 2.3...700Nm3/h
หมวดหมู่ 18.2 Flow meters for compressed air (โฟลว์มิเตอร์สำหรับการตรวจสอบลมรั่วในระบบ (อากาศอัด))
ราคา 0.00 บาท
สถานะสินค้า พร้อมส่ง
ลงสินค้า 16 พ.ย. 2558
อัพเดทล่าสุด 13 ก.ค. 2566
จำนวน
ชิ้น
หยิบลงตะกร้า
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
Tags : ifm electronic, efector, เซนเซอร์ที่ใช้สำหรับกระบวนการผลิต, Process sensors, เซนเซอร์วัดการไหล, โฟลว์มิเตอร์, โฟลว์สวิทช์, โฟลว์เซนเซอร์, Flow switches, Flow sensors, Flow meters, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck

รายละเอียดสินค้า

คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)



Product characteristics
Compressed air meter
Connector
Process connection: R2 (DN50)
Function programmable
2 outputs
OUT1: flow monitoring (binary), quantity meter (pulse), preset counter (binary)
OUT2: flow or temperature monitoring (analogue or binary)
flow monitoring
Display range
0...840 Nm³/h
Measuring range
2.3 (3)...700 Nm³/h *)
Temperature monitoring
Display range
-12...72 °C
 Application
Application   Compressed air
Air quality(ISO 8573-1):
Class 141 (measuring error: see below, value A)
Class 344 (measuring error: see below, value B)
Pressure rating [bar]   16
Medium temperature [°C]   0...60
 Electrical data
Electrical design   DC PNP
Operating voltage [V]   18...30 DC ¹)
Current consumption [mA]   < 110
Protection class   III
Reverse polarity protection   yes
 Outputs
Output function   OUT1: normally open / closed programmable or pulse
OUT2: normally open / closed programmable or analogue (4...20 mA scaleable)
Current rating [mA]   2 x 250
Voltage drop [V]   < 2
Short-circuit protection   pulsed
Overload protection   yes
Analogue output   4...20 mA
Max. load [Ω]   < 500
Pulse output   consumed quantity meter
 Measuring / setting range
Flow monitoring
Measuring range   2.3 (3)...700 *) Nm³/h 0.039 (0.04)...11.66 *) Nm³/min 0.3...95.2 Nm/s
Display range   0...840 Nm³/h 0.00...13.99 Nm³/min 0.0...114.2 Nm/s
Set point, SP   5...700 Nm³/h 0.09...11.66 Nm³/min 0.7...95.2 Nm/s
Reset point, rP   2...697 Nm³/h 0.04...11.61 Nm³/min 0.3...94.8 Nm/s
Analogue start point, ASP   0...525 Nm³/h 0.00...8.75 Nm³/min 0.0...71.4 Nm/s
Analogue end point, AEP   175...700 Nm³/h 2.91...11.66 Nm³/min 23.8...95.2 Nm/s
in steps of   1 Nm³/h 0.01 Nm³/min 0.1 Nm/s
Volumetric flow quantity monitoring
Pulse value   0.010...4000000 m³
in steps of   0.010 m³
Pulse length [s]   ≥ 0.021 / ≤ 2
Temperature monitoring
Measuring range [°C]   0...60
Display range [°C]   -12...72
 Accuracy / deviations
Flow monitoring
Accuracy (within measuring range)   A): ± (3% MW + 0.3% MEW) / B): ± (6% MW + 0.6% MEW) ***)
Repeatability [% of the measured value]   ± 1.5
Temperature monitoring
Accuracy [K]   ± 2 **)
 Reaction times
Power-on delay time [s]   1
Flow monitoring
Response time [s]   < 0.1 (dAP = 0)
Damping, dAP [s]   0 - 0.2 - 0.4 - 0.6 - 0.8 - 1
 Software / programming
Programming options   hysteresis / window function; NO / NC; current / pulse output; display can be rotated / deactivated; display unit, totalizer
 Interfaces
IO-Link Device
Transfer type   COM2 (38.4 kBaud)
IO-Link revision   1.1
SDCI standard   IEC 61131-9 CDV
IO-Link Device ID   270 d / 00 01 0E h
Profiles   no profile
SIO mode   yes
Required master port type   A
Process data analogue   3
Process data binary   2
Min. process cycle time [ms]   4.1 ms
 Environment
Ambient temperature [°C]   0...60
Storage temperature [°C]   -20...85
Max. relative air humidity [%]   90
Protection   IP 65
 Tests / approvals
Pressure equipment directive   Article 3, section 3 - sound engineering practice
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration resistance
DIN EN 68000-2-6: 5 g (55...2000 Hz)
MTTF [Years]   227
 Mechanical data
Process connection   R2 (DN50)
Materials (wetted parts)   stainless steel (304S15): FKM; ceramics: glass passivated; PEEK GF30; polyester; aluminium
Housing materials   PBT-GF 20; NBR; PC (polycarbonate); stainless steel (304S15); PTFE; Brass coated; FKM; aluminium powder-coated
Weight [kg]   4.35
 Displays / operating elements
Display
Display unit  5 x LED green (Nm³/min, Nm³/h, Nm/s, Nm³, °C)
Function display  1 x LED green
Switching status  2 x LED yellow
Measured values  4-digit alphanumeric display
Programming  4-digit alphanumeric display
 Electrical connection
Connection   M12 connector
Wiring

OUT1/IO-Link: 3 selection options
- switching output flow rate monitoring
- pulse output quantity meter
- signal output preset counter
OUT2/InD: 5 selection options
- switching output flow rate monitoring
- switching output temperature monitoring
- analogue output flow rate
- analogue output temperature
- input signal counter reset
 Remarks
Remarks
¹) to EN50178, SELV, PELV
*) in brackets: displayed value
**) medium flow in the limit area of the flow measurement range
***) under conditions acc. to DIN ISO 2533
and when installed in DN50 pipes
MW = measured value
MEW = final value of the measuring range
Measuring, display and setting ranges refer to standard volume flow according to DIN ISO 2533.
For information about installation and operation please see the operating instructions.

ifm electronic, efector, เซนเซอร์ที่ใช้สำหรับกระบวนการผลิต, Process sensors, เซนเซอร์วัดการไหล, โฟลว์มิเตอร์, โฟลว์สวิทช์, โฟลว์เซนเซอร์, Flow switches, Flow sensors, Flow meters, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck

ผลิตภัณฑ์เซนเซอร์กลุ่มเซนเซอร์วัดการไหลของ ifm (efector) ร้อยละ 95% ยังผลิตที่ประเทศเยอรมนี ซึ่งต่างกับหลายๆ แบรนด์ที่ย้ายฐานการผลิตไปที่ประเทศจีนเพื่อลดต้นทุน ซึ่งอาจส่งผลให้มีโอกาสเกิดปัญหาของ QC ได้ และเซนเซอร์วัดการไหลหลายรุ่นของเรายังสามารถเทียบรุ่นกับเซนเซอร์วัดการไหลของยี่ห้อตลาดทั่วไป เช่น Siemens, Sick, Balluff, P&F, Turck ได้ทันทีโดยไม่ต้องทำการดัดแปลงขายึดหรือพื้นที่ติดตั้งใดๆ ทำให้ลูกค้าสามารถเลือกใช้เซนเซอร์วัดการไหลคุณภาพเยอรมนีของเราได้อย่างสะดวกรวดเร็ว และที่สำคัญในราคาที่ไม่แพงกว่าเซนเซอร์ที่ผลิตในจีน
