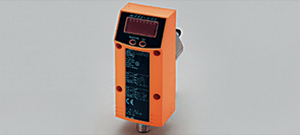

SD0523 เซนเซอร์วัดการไหล (โฟลว์มิเตอร์วัดอากาศอัด)/ ย่านการวัด 8…2,110Nm3/h

SD0523 เซนเซอร์วัดการไหล (โฟลว์มิเตอร์วัดอากาศอัด)/ ย่านการวัด 8…2,110Nm3/h
หมวดหมู่ 18.2 Flow meters for compressed air (โฟลว์มิเตอร์สำหรับการตรวจสอบลมรั่วในระบบ (อากาศอัด))
ราคาปกติ 65,698.00 บาท
ลดเหลือ 52,558.40 บาท
สถานะสินค้า พร้อมส่ง
ลงสินค้า 16 พ.ย. 2558
อัพเดทล่าสุด 13 ก.ค. 2566
จำนวน
ชิ้น
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
Tags : ifm electronic, efector, เซนเซอร์ที่ใช้สำหรับกระบวนการผลิต, Process sensors, เซนเซอร์วัดการไหล, โฟลว์มิเตอร์, โฟลว์สวิทช์, โฟลว์เซนเซอร์, Flow switches, Flow sensors, Flow meters, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck

เข้าเยี่ยมชมเว็บไซต์ใหม่ SCMA : คลิกที่นี่


รายละเอียดสินค้า

คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)



Product characteristics
Compressed air meter
Connector
Process connection: G 1 I
Function programmable
Adjustable for inside pipe diameter (38...254 mm)
2 outputs
OUT1: flow monitoring (binary), quantity meter (pulse), preset counter (binary)
OUT2: flow or temperature monitoring (analogue or binary)
flow monitoring
Temperature monitoring
Display range
0...60 °C
 Application
Application   compressed air
Pressure rating [bar]   16
MAWP (for applications according to CRN) [bar]   16
Medium temperature [°C]   0...60
 Electrical data
Electrical design   DC PNP
Operating voltage [V]   18...30 DC; to EN 50178, SELV, PELV
Current consumption [mA]   < 110
Protection class   III
Reverse polarity protection   yes
 Outputs
Output function   OUT1: normally open / closed programmable or pulse
OUT2: normally open / closed programmable or analogue (4...20 mA scaleable)
Current rating [mA]   2 x 250
Voltage drop [V]   < 2
Short-circuit protection   pulsed
Overload protection   yes
Analogue output   4...20 mA
Max. load [Ω]   < 500
Pulse output   consumed quantity meter
 Measuring / setting range
Remark   The values for flow monitoring indicated at "Measuring / setting range" apply for D = 72 mm.
Flow monitoring
Measuring range   8…2110 Nm³/h 0.12…35.18 Nm³/min 0.5…143.9 Nm/s
Display range   0…2532 Nm³/h 0…42.22 Nm³/min 0…172.7 Nm/s
Resolution   2 Nm³/h 0.02 Nm³/min 0.1 Nm/s
Set point, SP   18…2110 Nm³/h 0.28…35.18 Nm³/min 1.2...143.9 Nm/s
Reset point, rP   6…2100 Nm³/h 0.12…35.00 Nm³/min 0.5…143.2 Nm/s
Analogue start point, ASP   0…1582 Nm³/h 0...26.38 Nm³/min 0…107.9 Nm/s
Analogue end point, AEP   528…2110 Nm³/h 8.80…35.18 Nm³/min 36.0…143.9 Nm/s
in steps of   2 Nm³/h 0.02 Nm³/min 0.1 Nm/s
Final value of the measuring range (1) referred to the internal pipe diameter (2)
Volumetric flow quantity monitoring
Measuring range [Nm³]   0…9999 x 10³
Display range [Nm³]   0…9999 x 10³
Pulse value   1…1000 x 10³
in steps of   1 Nm³
Pulse length [s]   0.7 ... 2 (D = 72 mm)
Temperature monitoring
Measuring range [°C]   0...60
Display range [°C]   -12...72
Resolution [°C]   0.2
Set point, SP [°C]   0.4...60.0
Reset point, rP [°C]   0.2...59.8
Analogue start point, ASP [°C]   0...45
Analogue end point, AEP [°C]   15...60
in steps of [°C]   0.2
 Accuracy / deviations
Flow monitoring
Accuracy   ± (6 % MW + 0.6 % MEW) *)
Repeatability [% of the measured value]   ± 1.5 *)
Temperature monitoring
Accuracy [K]   ± 2.5 (Q > 2 Nm³/h)
 Reaction times
Power-on delay time [s]   1
Flow monitoring
Response time [s]   < 0.1 (dAP = 0)
Damping, dAP [s]   0 - 0.2 - 0.4 - 0.6 - 0.8 - 1
Temperature monitoring
Response time [s]    30 (Q > 2 Nm³/h)
 Software / programming
Programming options   hysteresis / window function; NO / NC; current / pulse output; display can be rotated / deactivated; display unit, totalizer
 Interfaces
IO-Link Device
Transfer type   COM 2 (38.4 kBaud)
IO-Link revision   1.1
SDCI standard   IEC 61131-9
IO-Link Device ID   381d / 00 01 7D h
Profiles   Smart Sensor: Process Data Variable; Device Identification
SIO mode   yes
Required master port type   A
Process data analogue   3
Process data binary   2
Min. process cycle time [ms]   5
 Environment
Ambient temperature [°C]   0...60
Storage temperature [°C]   -20...85
Max. relative air humidity [%]   90
Protection   IP 65
 Tests / approvals
EMC
DIN EN 60947-5-9
DIN EN 61000-6-3
Vibration resistance
DIN EN 60068-2-6 5 g (55...2000 Hz)
MTTF [Years]   213
 Mechanical data
Process connection   G 1 I
Materials (wetted parts)   stainless steel 316 / 1.4401; stainless steel (304S15); ceramics glass passivated; PEEK (polyether ether ketone); polyester; FKM; aluminium anodised
Housing materials   PBT-GF 20; PC (polycarbonate); stainless steel (304S15); FKM
Weight [kg]   0.442
 Displays / operating elements
Display
Display unit  4 x LED green (Nm³/min, Nm³/h, Nm³, °C)
Function display  1 x LED green
Switching status  2 x LED yellow
Measured values  4-digit alphanumeric display
Programming  4-digit alphanumeric display
 Electrical connection
Connection   M12 connector
Wiring
Core colours
BK black
BN brown
BU blue
WH white
OUT1: flow monitoring (binary), quantity meter (pulse), preset counter (binary)
IO-Link
OUT2: flow or temperature monitoring (analogue or binary)
Input for counter reset
------------------------
Colours to DIN EN 60947-5-6
 Remarks
Remarks
*) For D = 72 mm, T = 22°C and standard volume flows of 50...850 Nm³/h
**) medium flow in the limit area of the flow measurement range
Measuring, display and setting ranges refer to standard volume flow according to DIN ISO 2533.
D = inside pipe diameter
Pack quantity [piece]   1
 Other data
Low flow cut-off, LFC   0.04…0.36 Nm³/min

ifm electronic, efector, เซนเซอร์ที่ใช้สำหรับกระบวนการผลิต, Process sensors, เซนเซอร์วัดการไหล, โฟลว์มิเตอร์, โฟลว์สวิทช์, โฟลว์เซนเซอร์, Flow switches, Flow sensors, Flow meters, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck

ผลิตภัณฑ์เซนเซอร์กลุ่มเซนเซอร์วัดการไหลของ ifm (efector) ร้อยละ 95% ยังผลิตที่ประเทศเยอรมนี ซึ่งต่างกับหลายๆ แบรนด์ที่ย้ายฐานการผลิตไปที่ประเทศจีนเพื่อลดต้นทุน ซึ่งอาจส่งผลให้มีโอกาสเกิดปัญหาของ QC ได้ และเซนเซอร์วัดการไหลหลายรุ่นของเรายังสามารถเทียบรุ่นกับเซนเซอร์วัดการไหลของยี่ห้อตลาดทั่วไป เช่น Siemens, Sick, Balluff, P&F, Turck ได้ทันทีโดยไม่ต้องทำการดัดแปลงขายึดหรือพื้นที่ติดตั้งใดๆ ทำให้ลูกค้าสามารถเลือกใช้เซนเซอร์วัดการไหลคุณภาพเยอรมนีของเราได้อย่างสะดวกรวดเร็ว และที่สำคัญในราคาที่ไม่แพงกว่าเซนเซอร์ที่ผลิตในจีน
