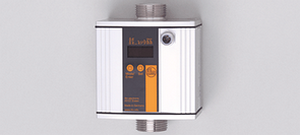

Name: SU8000 เซนเซอร์วัดการไหล (อุลตร้าโซนิกโฟลว์มิเตอร์)/ ย่านการวัด 0...100 ลิตร/นาที
SKU: SKU-00269
Price: 41858.4 THB
Availability: InStock

รายละเอียดสินค้า

คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)

Product characteristics

Ultrasonic flow meter

Connector

Process connection: G1 flat seal

Function programmable

Totaliser function

2 outputs
OUT1 = flow monitoring (binary), flow rate meter (pulse), preset meter (binary)
OUT2 = flow monitoring or temperature monitoring (analogue or binary)

Input for counter reset

Measuring range
0...100 l/min

-10...80 °C

Maximum permissible flow rate

110 l/min (6.6 m³/h)

connection to pipe by means of an adapter

Application

Liquids of the fluid group 2 according to the Pressure Equipment Directive (PED):
water, glycol solutions, oils
(low-viscosity oils with viscosity 7...40 mm²/s at 40°C;
high-viscosity oils with viscosity 30...68 mm²/s at 40°C)

Pressure rating [bar]

Medium temperature [°C]

-10...80

Electrical data

Electrical design

DC PNP/NPN

Operating voltage [V]

19...30 DC ¹)

Current consumption [mA]

100

Insulation resistance [MΩ]

> 100 (500 V DC)

Protection class

III

Reverse polarity protection

yes

Outputs

Output function

OUT1: normally open / closed programmable or pulse
OUT2: normally open / closed programmable or analogue (4...20 mA / 0...10 V, scaleable)

Current rating [mA]

2 x 250

Voltage drop [V]

< 2

Short-circuit protection

pulsed

Overload protection

yes

Analogue output

4...20 mA; 0...10 V

Max. load [Ω]

500

Min. load [Ω]

2000

Pulse output

flow rate meter

Measuring / setting range

Flow monitoring

Measuring range

0.0...100.0 l/min

0.000...6.000 m³/h

Display range

0.0...120.0 l/min

0.000...7.200 m³/h

Resolution

0.1 l/min

0.005 m³/h

Set point, SP

0.2...100.0 l/min

0.010...6.000 m³/h

Reset point, rP

0.0...99.8 l/min

0.000...5.990 m³/h

Analogue start point, ASP

0.0...80.0 l/min

0.000...4.800 m³/h

Analogue end point, AEP

20.0...100.0 l/min

1.200...6.000 m³/h

in steps of

0.1 l/min

0.005 m³/h

Volumetric flow quantity monitoring

Pulse value

0.1 l...1 000 000 m³

Pulse length [s]

0.025...2

Temperature monitoring

Measuring range [°C]

-10...80.0

Resolution [°C]

0.2

Set point, SP [°C]

-9.8...80.0

Reset point, rP [°C]

-10.0...79.8

Analogue start point, ASP [°C]

-10.0...62.0

Analogue end point, AEP [°C]

8.0...80.0

in steps of [°C]

0.2

Accuracy / deviations

Flow monitoring

Accuracy

< ± (3% MW + 0.2% MEW) *) / < ± (5% MW + 0.5% MEW) **)

Repeatability

0.2 l/min; 12 l/h; 0.012 m³ /h

Pressure loss (dP) / flow rate (Q)

Temperature monitoring

Accuracy [K]

± 3 (Q > 1 l/min)

Reaction times

Power-on delay time [s]

Flow monitoring

Start-up delay [s]

0...50

Response time [s]

< 0.250 (dAP = 0)

Damping, dAP [s]

0.0...1.0

Temperature monitoring

Response time [s]

T09 = 70 (Q > 5 l/min) *)

Environment

Ambient temperature [°C]

-10...60

Storage temperature [°C]

-25...80

Protection

IP 67

Tests / approvals

Pressure equipment directive

Article 3, section 3 - sound engineering practice

EMC

EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated:	10 V/m
EN 61000-4-4 Burst:	2 kV
EN 61000-4-5 Surge:	0.5 kV
EN 61000-4-6 HF conducted:	10 V

Shock resistance

DIN IEC 68-2-27:

20 g (11 ms)

Vibration resistance

DIN IEC 68-2-6:

5 g (10...2000 Hz)

MTTF [Years]

185

Mechanical data

Process connection

G1 flat seal

Materials (wetted parts)

stainless steel 316L / 1.4404; Viton; PES; Centellen 200

Housing materials

housing: AlMgSi0.5 anodised; sealing: Viton; connector housing: Brass Optalloy-plated; PA 6.6; cover film: polyamide

Weight [kg]

1.712

Displays / operating elements

Display

Display unit	6 x LED green (l/min, m³/h, l, m³, 10³, °C)
Switching status	2 x LED yellow
Measured values	4-digit alphanumeric display
Programming	4-digit alphanumeric display

Electrical connection

Connection

M12 connector; Gold-plated contacts

Wiring

OUT1: 3 selection options
- switching output volumetric flow monitoring
- pulse output volumetric flow
- switching output preset counter
OUT2/InD: 5 selection options
- switching output volumetric flow monitoring
- switching output temperature monitoring
- analogue output volumetric flow
- analogue output temperature
- input for an external reset signal

Accessories

Accessories (included)

2 x packing washer (Centellen)

Accessories (optional)

adapter;

order no. E40179 (for R½ pipe, high-grade stainless steel)
order no. E40180 (for R¾ pipe, high-grade stainless steel);

order no. E40152 (for R½ pipe, brass)
order no. E40153 (for R¾ pipe, brass)

Remarks

¹) to EN50178, SELV, PELV

*) for water

**) for glycol solutions (35%) and oils (viscosity: 68 mm²/s at 40°C)

MW = measured value

MEW = final value of the measuring range

sealing: only with supplied Centellen seals
