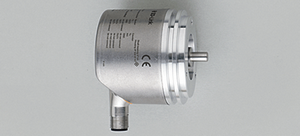

RUP500/ เอ็นโค๊ดเดอร์ (Encoder)/ มีหน้าจอ/ แกน 6mm/ 4.5...30VDC/ Resolution 1...9,999 pulses/ HTL,TTL 50mA

RUP500/ เอ็นโค๊ดเดอร์ (Encoder)/ มีหน้าจอ/ แกน 6mm/ 4.5...30VDC/ Resolution 1...9,999 pulses/ HTL,TTL 50mA
หมวดหมู่ 20.1 Encoders (เอ็นโค๊ดเดอร์)
ราคาปกติ 15,515.00 บาท
ลดเหลือ 12,412.00 บาท
สถานะสินค้า พร้อมส่ง
ลงสินค้า 17 พ.ย. 2558
อัพเดทล่าสุด 13 ก.ค. 2566
จำนวน
ชิ้น
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay

เข้าเยี่ยมชมเว็บไซต์ใหม่ SCMA : คลิกที่นี่


คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)



Product characteristics
Solid shaft encoder
HTL, TTL 50 mA
Connector
display
Magnetic detection system
Synchro-flange
Resolution 1...9999
 Application
Application   encoder - speed monitor - counter function
 Electrical data
Operating voltage [V]   4.5...30 DC
Current consumption [mA]   < 350
Max. permissible rpm / elec. [1/min]   12000
Phase difference A und B [°]   90
Switching frequency [kHz]   1000
Reverse polarity protection   yes
Short-circuit protection   yes
Protection class   III
Pulse diagram

Direction of rotation clockwise (looking at the shaft)
 Outputs
Output function   HTL, TTL 50 mA
 Measuring / setting range
Encoders
Resolution   programmable, factory setting 1024
Speed monitor
Set point, SP   -9994...9999 [1/min] -166.6...166.7 [Hz]
Reset point, rP   -9999...(SP-5) [1/min] -166.7...(SP-0.1) [Hz]
Counter
Preset point   1...9999
 Accuracy / deviations
Accuracy   < 0.1
 Software / programming
Programming options   encoder: Resolution, rotational direction, HTL, TTL; Speed monitor; Resolution
 Interfaces
IO-Link Device
Transfer type   COM 2
IO-Link revision   V1.1
SIO mode   yes
Min. process cycle time [ms]   2.3
 Mechanical data
Max. permissible rpm / mech. [1/min]   12000
Starting torque [Ncm]   < 1 (20 °C)
Max. shaft load (at the shaft end) [N]   axial 40; radial 60
Shaft, material [mm]   Ø 6, stainless steel
Vibration resistance   30 g
Shock resistance   200 g
Housing materials   flange: aluminium; housing: stainless steel; connector: stainless steel; display window: PEI
Weight [kg]   0.427
 Environment
Max. relative air humidity [%]   95, Condensation not permissible
Ambient temperature [°C]   -40...85
Storage temperature [°C]   -40...85
Protection   IP 65; IP 67 (housing); IP 64 (shaft)
 Tests / approvals
MTTF [Years]   218.3
 Displays / operating elements
Display
  4-digit 10-segment display red/green programmable
  2 LEDs yellow
  6 LEDs green (5 active)
 Electrical connection
Connection   M12 connector; radial, can also be used axially; 8 pole
Max. cable length [m]   100
Wiring
IO-Link:
1:  L+
2:  not to be used
3:  L-
4:  IO-Link
5:  not to be used
6:  not to be used
7:  not to be used
8:  not to be used
screen:  plug

encoder:
1:  UB
2:  A
3:  GND
4:  Z/0-Pulse (90 deg)
5:  B
6:  A-
7:  B-
8:  Z-
screen:  plug

Speed monitor:
1:  UB
2:  OUT2
3:  GND
4:  not to be used
5:  OUT1
6:  OUT2-
7:  OUT1-
8:  not to be used
screen:  plug

preset counter:
1:  UB
2:  IN1
3:  GND
4:  not to be used
5:  OUT1
6:  not to be used
7:  not to be used
8:  not to be used
screen:  plug

ifm electronic, efector, Motion sensors, Motion control, ควมคุมการเคลื่อนที่, เอ็นโค๊ดเดอร์, Encoders, Universal encoders, Incremental encoders, Asolute encoders, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck, Omron, Keyence, Panasonic, Sunx, Telemechanique

ผลิตภัณฑ์เอ็นโค๊ดเดอร์ของ ifm (efector) ต่างกับหลายๆ แบรนด์ที่ย้ายฐานการผลิตไปที่ประเทศจีนเพื่อลดต้นทุน ซึ่งอาจส่งผลให้มีโอกาสเกิดปัญหาของ QC ได้ และเอ็นโค๊ดเดอร์หลายรุ่นของเรายังสามารถเทียบรุ่นกับเอ็นโค๊ดเดอร์ของยี่ห้อตลาดทั่วไป เช่น Siemens, Sick, Balluff, P&F, Turck, Omron, Keyence, Panasonic, Sunx, Telemechanique ได้ทันทีโดยไม่ต้องทำการดัดแปลงขายึดหรือพื้นที่ติดตั้งใดๆ ทำให้ลูกค้าสามารถเลือกใช้เอ็นโค๊ดเดอร์คุณภาพเยอรมนีของเราได้อย่างสะดวกรวดเร็ว และที่สำคัญในราคาที่ไม่แพงกว่าเอ็นโค๊ดเดอร์ที่ผลิตในจีน
