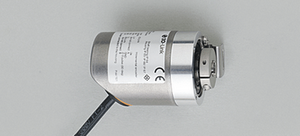

RA3500/ เอ็นโค๊ดเดอร์ (Encoder)/ ไม่มีหน้าจอ/ แบบสวมแกน/ 4.5...30VDC/ Resolution 1...9,999 pulses/ HTL,TTL 50mA

RA3500/ เอ็นโค๊ดเดอร์ (Encoder)/ ไม่มีหน้าจอ/ แบบสวมแกน/ 4.5...30VDC/ Resolution 1...9,999 pulses/ HTL,TTL 50mA
หมวดหมู่ 20.1 Encoders (เอ็นโค๊ดเดอร์)
ราคา 0.00 บาท
สถานะสินค้า พร้อมส่ง
ลงสินค้า 17 พ.ย. 2558
อัพเดทล่าสุด 13 ก.ค. 2566
จำนวน
ชิ้น
หยิบลงตะกร้า
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay

คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)



Product characteristics
Hollow shaft encoder open to one side
HTL, TTL 50 mA
Cable
Magnetic detection system
Resolution 1...9999
 Electrical data
Operating voltage [V]   4.5...30 DC
Current consumption [mA]   < 150
Max. permissible rpm / elec. [1/min]   12000
Phase difference A und B [°]   90
Switching frequency [kHz]   1000
Reverse polarity protection   yes
Short-circuit protection   yes
Protection class   III
Pulse diagram

Direction of rotation clockwise (looking at the shaft)
 Outputs
Output function   HTL, TTL 50 mA
 Measuring / setting range
Encoders
Resolution   programmable, factory setting 1024
 Accuracy / deviations
Accuracy   < 0.1°
 Reaction times
Power-on delay time [s]   0.5
 Software / programming
Programming options   Resolution, rotational direction, HTL, TTL
 Interfaces
IO-Link Device
Transfer type   COM 2
IO-Link revision   V1.1
SIO mode   yes
Min. process cycle time [ms]   2.3
 Mechanical data
Max. permissible rpm / mech. [1/min]   12000
Starting torque [Ncm]   < 1 (20 °C)
Shaft, material [mm]   hollow shaft open to one side Ø 6 H7, stainless steel
Installation depth/shaft [mm]   18
Max. axial shaft alignment [mm]   0.5
Vibration resistance   30 g
Shock resistance   200 g
Housing materials   flange: aluminium; housing: stainless steel 444/1.4521; cable plug: polyamide
Tightening torque [Nm]
< 0.7 (Screw)
Weight [kg]   0.322
 Environment
Max. relative air humidity [%]   95, Condensation not permissible
Ambient temperature [°C]   -40...80, -25 °C for flexibly laid cable
Storage temperature [°C]   -40...80
Protection   IP 65 / IP 66; IP 67 (housing); IP 64 (shaft)
 Tests / approvals
MTTF [Years]   292.2
 Electrical connection
Connection   PUR cable, screened / 2 m; 5 x 0.14 mm²; Ø 4.9 mm; radial, can also be used axially
Max. cable length [m]   100
Wiring
Core colours
BK black
BN brown
BU blue
GY grey
WH white
IO-Link:
BN:  L+
WH:  not to be used
BU:  L-
GY:  not to be used
BK:  IO-Link
screen:  Housing

encoder:
BN:  UB
WH:  A
BU:  GND
GY:  B
BK:  Z/0-Pulse (90 deg)
screen:  Housing

ifm electronic, efector, Motion sensors, Motion control, ควมคุมการเคลื่อนที่, เอ็นโค๊ดเดอร์, Encoders, Universal encoders, Incremental encoders, Asolute encoders, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck, Omron, Keyence, Panasonic, Sunx, Telemechanique

ผลิตภัณฑ์เอ็นโค๊ดเดอร์ของ ifm (efector) ต่างกับหลายๆ แบรนด์ที่ย้ายฐานการผลิตไปที่ประเทศจีนเพื่อลดต้นทุน ซึ่งอาจส่งผลให้มีโอกาสเกิดปัญหาของ QC ได้ และเอ็นโค๊ดเดอร์หลายรุ่นของเรายังสามารถเทียบรุ่นกับเอ็นโค๊ดเดอร์ของยี่ห้อตลาดทั่วไป เช่น Siemens, Sick, Balluff, P&F, Turck, Omron, Keyence, Panasonic, Sunx, Telemechanique ได้ทันทีโดยไม่ต้องทำการดัดแปลงขายึดหรือพื้นที่ติดตั้งใดๆ ทำให้ลูกค้าสามารถเลือกใช้เอ็นโค๊ดเดอร์คุณภาพเยอรมนีของเราได้อย่างสะดวกรวดเร็ว และที่สำคัญในราคาที่ไม่แพงกว่าเอ็นโค๊ดเดอร์ที่ผลิตในจีน
