DD2503/ อุปกรณ์ตรวจวัดความเร่งและความเร็ว (Pulse evaluation system)/ Monitor/ FR-1

DD2503/ อุปกรณ์ตรวจวัดความเร่งและความเร็ว (Pulse evaluation system)/ Monitor/ FR-1
หมวดหมู่ 20.4 Pulse evaluation systems (อุปกรณ์ตรวจวัดความเร่งและความเร็ว)
ราคาปกติ 24,289.00 บาท
ลดเหลือ 19,431.20 บาท
สถานะสินค้า พร้อมส่ง
ลงสินค้า 21 พ.ย. 2558
อัพเดทล่าสุด 13 ก.ค. 2566
จำนวน
ชิ้น
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay

เข้าเยี่ยมชมเว็บไซต์ใหม่ SCMA : คลิกที่นี่


คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)

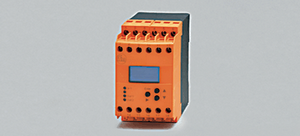

Product characteristics
MONITOR
FR-1
Housing for DIN rail mounting
2 relay outputs
2 transistor outputs
Analogue output
0/4...20 mA
programmable
Test function without external frequency
Key function
 Application
Application   single pulse evaluation system with µprocessor for frequency; rotational speed; speed and machine cycles
Switching function   2 switch points for monitoring overspeed/underspeed and acceptable range
 Electrical data
Nominal voltage [V]   110...240 AC (50...60 Hz) / 27 DC (typ. 24 DC)
Voltage tolerance [%]   -20...+10
Power consumption [VA]   5 (3 W)
Sensor supply [V]   19.6… 27.7 DC SELV, ≤ 15 mA
 Inputs
Inputs   pnp/npn; NAMUR (24 V)
auxiliary supply: typ. 24 V DC / 15 mA; short-circuit protected
threshold pnp: > 12 V on; < 5 V off
threshold npn: > 15 V off; < 8 V on
input frequency (max): 5 kHz (corresponds to min. pulse length / space 0.1 ms)
 Outputs
Relay
Contact rating   6 A (250 V AC); B300, R300
Transistor
Transistor outputs   pnp; external supply
switching voltage/current: 24 V DC / max. 15 mA; short-circuit protected
analogue
Analogue output   0/4...20 mA
Max. load [Ω]   500
    limitation: 20.5 mA; accuracy: 1 % (of the final value)
 Measuring / setting range
Setting range [pulses/min.]   1...60000 (0.1...1000 Hz)
 Accuracy / deviations
Measuring error [% of the final value]   < 1
 Environment
Ambient temperature [°C]   -40...60
Storage temperature [°C]   -40...85
Max. relative air humidity [%]   80 (31°C), linearly decreasing to 50 % (40 °C)
Protection housing / terminals   IP 50 / IP 20
 Tests / approvals
EMC
EN 61010  2011
EMC 89/336/EEC
EN 61000-6-2  2005
EN 61000-6-4  2007
 Mechanical data
Housing materials   plastics
Weight [kg]   0.375
 Displays / operating elements
Input pulses LED   yellow
Output status indication LED   green (lights when the relay is energised / the transistor is closed)
Display
OLED display  128 x 64 dots luminous
 Electrical connection
Connection   dual-chamber terminals 2 x 2.5 mm² (2 x AWG 14)
Wiring
1:  DC Supply voltage (L-)
2:  DC Supply voltage (L+)
3:  supply transistor outputs (L+)
4:  sensor signal pnp
5:  DC Sensor supply (L+)
6:  DC Sensor supply (L-)
7:  AC Supply voltage (L)
8:  AC Supply voltage (N)
9:  n.c.
10:  sensor signal npn
11:  n.c.
12:  n.c.
13:  Relay 1 (common)
14:  Relay 1 (normally open)
15:  Relay 1 (normally closed)
16:  transistor output 1 pnp
17:  Reset 1 pnp
18:  Reset 2 pnp
19:  Relay 2 (common)
20:  Relay 2 (normally open)
21:  Relay 2 (normally closed)
22:  analogue output (+)
23:  analogue output (-)
24:  transistor output 2 pnp
 Remarks
Remarks
overvoltage category II; degree of soiling 2
