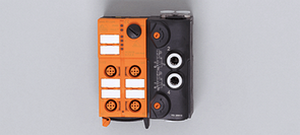

AC5228/ AS-i AirBox for pneumatics/ 4 inputs 2 outputs

AC5228/ AS-i AirBox for pneumatics/ 4 inputs 2 outputs
หมวดหมู่ 21.4 AS-i AirBoxes for pneumatics (แอร์บ็อกซ์สำหรับระบบลมสำหรับระบบ AS-interface)
ราคาปกติ 21,507.00 บาท
ลดเหลือ 17,205.60 บาท
สถานะสินค้า พร้อมส่ง
ลงสินค้า 26 พ.ย. 2558
อัพเดทล่าสุด 14 ก.ค. 2566
จำนวน
ชิ้น
หยิบลงตะกร้า
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
Tags : ifm electronic, efector, as-i, as-interface, เดินสาย 2 เส้น, เดินสายเส้นเดียว, factory automation, แอร์บ็อกซ์สำหรับระบบลมสำหรับระบบ AS-interface, AS-i AirBoxes for pneumatics, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck, Omron, Keyence, Panasonic, Sunx, Telemechanique

รายละเอียดสินค้า

คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)



Product characteristics
AS-i AirBox
2 x 3/2-way slide valves free from overlapping
monostable
Three orientations of the flat cable are possible
AS-i flat cable connection
Version 2.11 and 3.0 with extended addressing mode
Addressing socket
 Electrical data
Electrical design   4 inputs / 2 outputs; AirBox supply via AS-i
Operating voltage [V]   26.5...31.6 DC **)
Total current consumption from AS-i [mA]   < 280
 Inputs
Digital
Circuit   DC PNP
Sensor supply   AS-i
Voltage range [V]   20...30 DC *) **)
Max. current load for all inputs total [mA]   200
Input current High/Low [mA]   6…10 / 0…2
Switching level High signal 1 [V]   > 11
Short-circuit proof   yes
 Outputs
Digital
Output function   common exhaust with tube connection
Integrated watchdog   yes
 Environment
Ambient temperature [°C]   -10...55
Medium temperature [°C]   -10...50
Protection   IP 65 / IP 67
 Tests / approvals
EMC
EN 50295
IEC 61000-6-2
MTTF [Years]   287
 AS-i classification
AS-i version   2.11 + 3.0
Extended addressing mode possible   yes
AS-i profile   S-7.A.E
I/O configuration [hex]   7
ID code [Hex]   A.E
AS-i certificate   in preparation
Data bits
Data bit D0 D1 D2 D3
Input 1 2 3 4
Socket I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4
Pin 4 2 4 4 2 4
Pneumatic output 2 4 - -
 Mechanical data
Pneumatic system   2 x 3/2-way slide valves (free from overlapping)
Pneumatic symbol
2 x 3/2-way slide valves (free from overlapping)
Operating pressure range [bar]   2...8
Operating pressure range [psi]   29...116
Air flow at 6/5 bar [Nl/min]   500
Operating medium to ISO 8573-1   non-lubricated compressed air class 6-3-1; lubricated compressed air class 6-3-4 ¹)
Manual override   pressing/releasing or pressing/turning/locking
Tube fitting [mm]   8
Housing materials   PA; POM; Piercing contacts: CuSn6 surface nickel and tin-plated
Weight [kg]   0.375
 Displays / operating elements
Operation LED   green
Error LED   Red
Function display LED   yellow
 Electrical connection
Wiring

  Inputs
  Socket I-1/2
1:  Sensor supply L+
2:  Data input 2
3:  Sensor supply L-
4:  Data input 1
5:  not used

  Socket I-2
1:  Sensor supply L+
2:  not used
3:  Sensor supply L-
4:  Data input 2
5:  not used

  Socket I-3/4
1:  Sensor supply L+
2:  Data input 4
3:  Sensor supply L-
4:  Data input 3
5:  not used

  Socket I-4
1:  Sensor supply L+
2:  not used
3:  Sensor supply L-
4:  Data input 4
5:  not used
 Accessories
Accessories (included)   lower part
Accessories (optional)
Mounting plate (E74999);
Module lower part (E75000);
M12 protective cap (E73004);
Sealing plug (E75231);
Silencer (E75232);
Push-in L-fitting (E75228);
Push-in T-fitting (E75227)
 Remarks
Remarks
If not pneumatically operated, E75231 sealing plugs must be inserted into the open connections to prevent dirt and dust from entering the system.
Do not connect any of the points L-, L+, I-1, I-2, I-3, I-4 to an external potential since they are electrically connected to the AS-i cable.
1) Notes on compressed air and EMC/ESD at www.ifm.com
*) via flat cable
**) For a cULus application
- supply class 2 only
- ambient temperature fluid (air): - 10°C…+50°C
- minimum and maximum operating pressure
The valve shall be used on a regulated pressure system with the maximum rating 100 psi. The valve shall be installed into a suitable enclosure or mounted in a guarded and protected location to prevent accidental contact in the end-use product.
