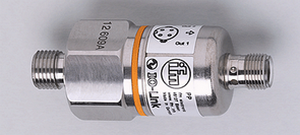

PP7551/ Pressure sensor/ G 1/4 I / M5 I/ 2 outputs OUT1 = switching output OUT2 = switching output or diagnostic output/ 0...250bar

PP7551/ Pressure sensor/ G 1/4 I / M5 I/ 2 outputs OUT1 = switching output OUT2 = switching output or diagnostic output/ 0...250bar
หมวดหมู่ 22.8 Sensors (เซนเซอร์)
ราคาปกติ 13,161.00 บาท
ลดเหลือ 10,528.80 บาท
สถานะสินค้า พร้อมส่ง
ลงสินค้า 2 ธ.ค. 2558
อัพเดทล่าสุด 14 ก.ค. 2566
จำนวน
ชิ้น
หยิบลงตะกร้า
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
Tags : ifm electronic, efector, PLC งานสุดขั้ว, mobile controller, Mobile machines, เซนเซอร์, sensors, SCM Allianze, SCMA, เอสซีเอ็ม อลีอันซ์, Siemens, Sick, Balluff, P&F, Turck, Omron, Keyence, Panasonic, Sunx, Telemechanique

รายละเอียดสินค้า

คลิ๊กที่นี่สำหรับรายละเอียดเพิ่มเติม (คู่มือ, CAD drawing, อุปกรณ์เสริม, Classification, Certificates, Tender text, ฯลฯ)



Product characteristics
Electronic pressure sensor
Connector
Adjustment of the switch point by teach function
Process connection: G ¼ A / M5 I
2 outputs
OUT1 = switching output
OUT2 = switching output or diagnostic output
Measuring range: 0...250 bar / 0...3625 psi / 0...25 MPa
 Application
Application   Type of pressure: relative pressure
Liquids and gases
Use in gases at pressures > 25 bar only after contacting the manufacturer ifm
Pressure rating   400 bar 5800 psi 40 MPa
Bursting pressure min.   850 bar 12300 psi 85 MPa
Medium temperature [°C]   -25...90
 Electrical data
Electrical design   DC PNP
Operating voltage [V]   9.6...36 DC ¹)
Current consumption [mA]   < 45
Insulation resistance [MΩ]   > 100 (500 V DC)
Protection class   III
Reverse polarity protection   yes
 Outputs
Output   2 outputs
OUT1 = switching output
OUT2 = switching output or diagnostic output
Output function   2 x normally open / closed programmable or 1 x normally open / closed programmable + 1 x normally closed (diagnostic function)
Current rating [mA]   2 x 250
Voltage drop [V]   < 2
Short-circuit protection   pulsed
Overload protection   yes
Switching frequency [Hz]   170
 Measuring / setting range
Measuring range   0...250 bar 0...3625 psi 0...25 MPa
Setting range
Set point, SP   2...250 bar 40...3620 psi 0.2...25.0 MPa
Reset point, rP   1...249 bar 20...3600 psi 0.1...24.9 MPa
in steps of   1 bar 20 psi 0.1 MPa
Factory setting   SP1 = 63 bar; rP1 = 58 bar
SP2 = 188 bar; rP2 = 183 bar
OUT1 = Hno; OUT2 = Hno
 Accuracy / deviations
Accuracy / deviations
(in % of the span)
Switch point accuracy   < ± 0.5
Characteristics deviation *)   < ± 0.25 (BFSL) / < ± 0.5 (LS)
Hysteresis   < ± 0.1
Repeatability **)   < ± 0.1
Long-term stability ***)   < ± 0.1
Temperature coefficients (TEMPCO) in the temperature range 0...80° C (in % of the span per 10 K)
Greatest TEMPCO of the zero point   0.2
Greatest TEMPCO of the span   0.2
 Reaction times
Power-on delay time [s]   0.3
Min. response time switching output [ms]   3
Damping for the switching output (dAP) [s]   0.003 - 0.006 - 0.010 - 0.017 - 0.060 - 0.125 - 0.250 - 0.500
 Interfaces
IO-Link Device
Transfer type   COM2 (38.4 kBaud)
IO-Link revision   1.0
IO-Link Device ID   3 d / 00 00 03 h
Profiles   no profile
SIO mode   yes
Required master port type   A
Process data analogue   1
Process data binary   2
Min. process cycle time [ms]   2.3
 Environment
Ambient temperature [°C]   -25...85
Storage temperature [°C]   -40...100
Protection   IP 68 ****) / IP 69K
 Tests / approvals
EMC
noise immunity  according to EN 61000-6-2
EN 61000-4-2 ESD:  4 kV contact discharge / 15 kV air discharge
EN 61000-4-3 HF radiated:  20 V/m
EN 61000-4-4 Burst:  4 kV coupling clamp
EN 61000-4-5 Surge:  0.5 kV supply / 1 kV signal for DC units
EN 61000-4-6 HF conducted:  10 V
noise immunity  according to the automotive directive 95/54/EC / 04/104EC / 05/83/EC
Absorber chamber test to ISO 11452-2:  80 V/m
EN 50155:  class T3, C1, S1
Shock resistance
DIN IEC 60068-2-27 / DIN IEC 60068-2-29: 1000 g
DIN EN 61373: Category 3
Vibration resistance
DIN IEC 68-2-6: 20 g (10...2000 Hz)
DIN EN 60068-2-64 14 g
DIN EN 61373: Category 2
MTTF [Years]   310
 Mechanical data
Process connection   G ¼ A / M5 I
Materials (wetted parts)   stainless steel (303S22); ceramics; FPM (Viton)
Housing materials   stainless steel (304S15); FPM (Viton); EPDM/X (Santoprene); PA
Switching cycles min.   100 million
Weight [kg]   0.221
 Displays / operating elements
Display
Operation  2 x LED green
Switching status  2 x LED yellow
 Electrical connection
Connection   M12 connector
Wiring

----------OUT1/Teach/Data----------
data channel for bidirectional communication
in addition:
switching signal for pressure limit value or
input for teach signal
----------OUT2----------
switching signal for pressure limit value or
diagnostic signal
 Remarks
Remarks
¹) supply voltage for communication mode: 18...32 V DC
*) BFSL = Best Fit Straight Line / LS = Limit Value Setting
**) with temperature fluctuations < 10 K
***) in % of the span per year
****) 7 days / 1 m water depth / 0.1 bar
e1 approval on request
